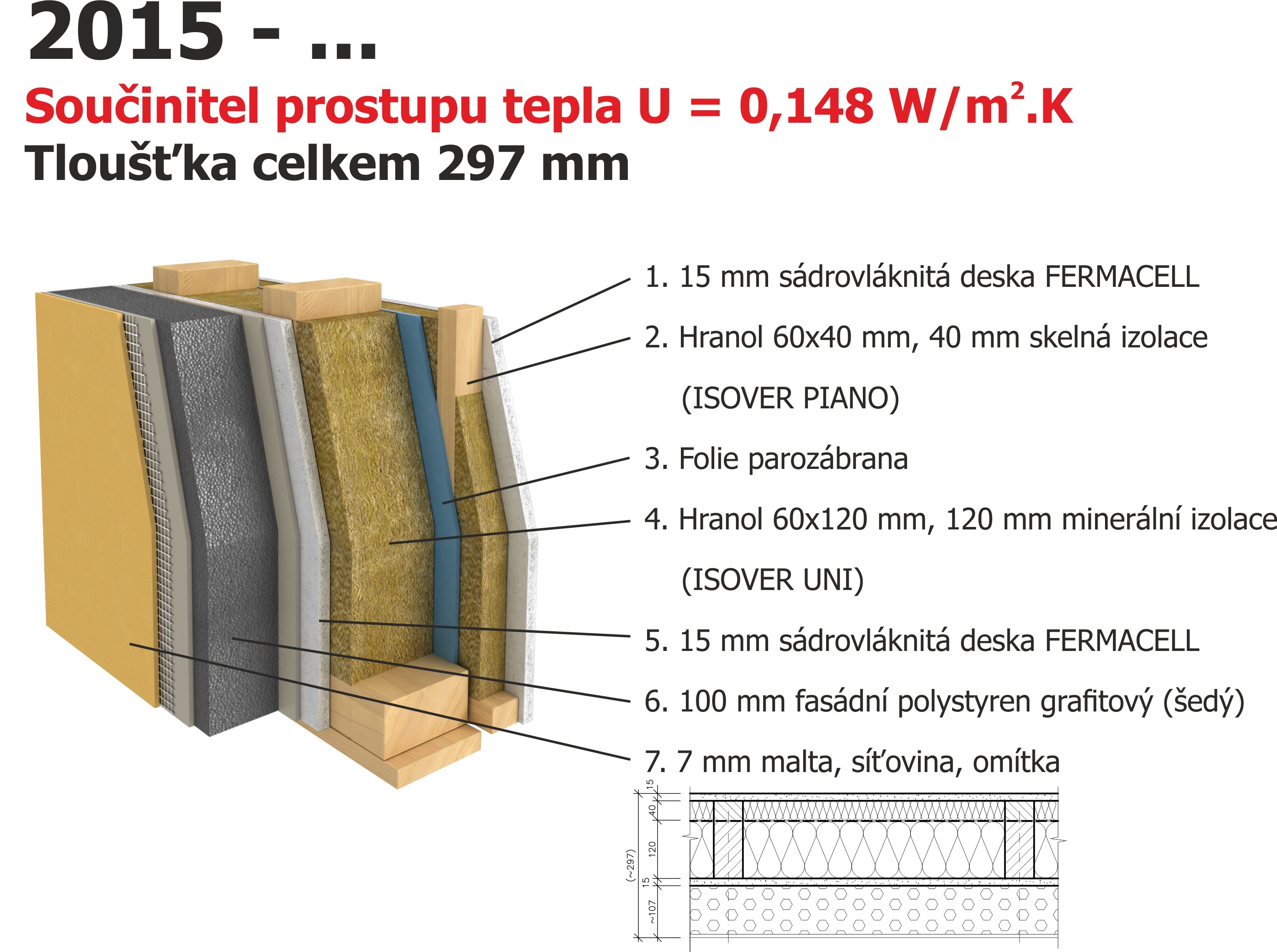

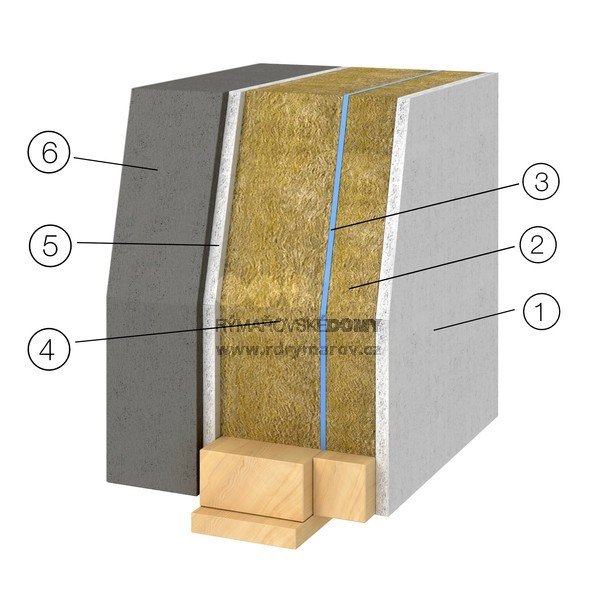

SCHEMAT ŚCIANY ZEWNĘTRZNEJ

  1. Fermacell - plyta kartonowo - gipsowa, 15 mm
  2. Drewniana rama (wypełniona izolacją) 40 mm
  3. Paroizolacja
  4. Drewniana rama (wypełniona izolacją) 120 mm
  5. Fermacell -plyta kartonowo - gipsowa, 15 mm
  6. Termofasada 107 mm
  • Grubość całkowita 297 mm
  • Współczynnik przenikalności cieplnej U = 0,16 W/m2.K

SCHEMAT ŚCIANY ZEWNĘTRZNEJ ZE ZWIĘKSZONĄ IZOLACJĄ

  1. Fermacell - plyta kartonowo - gipsowa, 15 mm
  2. Drewniana rama (wypełniona izolacją) 60 mm
  3. Vapour barrier
  4. Drewniana rama (wypełniona izolacją) 120 mm
  5. Fermacell - plyta kartonowo - gipsowa, 15 mm
  6. Termofasada 107 mm
  • Grubość całkowita 367 mm
  • Współczynnik przenikalności cieplnej U = 0,12 W/m2.K

SCHEMAT ŚCIANY NOŚNEJ WEWNĘTRZNEJ

  1. Fermacell - plyta kartonowo - gipsowa, 15 mm
  2. Drewniana rama (wypełniona izolacją) 120 mm
  3. Fermacell - plyta kartonowo - gipsowa, 15 mm
  • Grubość całkowita 150 mm

SCHEMAT WEWNĘTRZNEJ PRZEGRODY

  1. Fermacell -  plyta kartonowo - gipsowa, 15 mm
  2. Drewniana rama (wypełniona izolacją) 60 mm
  3. Fermacell - plyta kartonowo - gipsowa, 15 mm
  • Grubość całkowita 90 mm

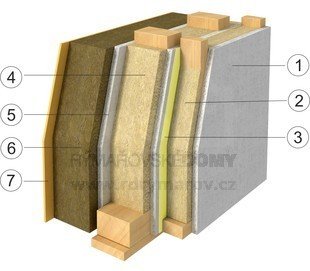

SCHEMAT ŚCIANY ZEWNĘTRZNEJ –  dyfuzyjna otwarta

  1. Fermacell - plyta kartonowo - gipsowa, 15 mm
  2. Drewniana rama (wypełniona izolacją) 60 mm
  3. Fermacell Vapor - plyta kartonowo - gipsowa z warstwa paroodporna 15 mm
  4. Drewniana rama (wypełniona izolacją) 120 mm
  5. Izolacja ciepłna płytą pilśniową 120 mm
  6. Dyfuzyjnie otwarty system fasadowy 7 mm
  • Grubość całkowita 317 mm
  • Współczynnik przenikalności cieplnej U = 0,15 W/m2.K

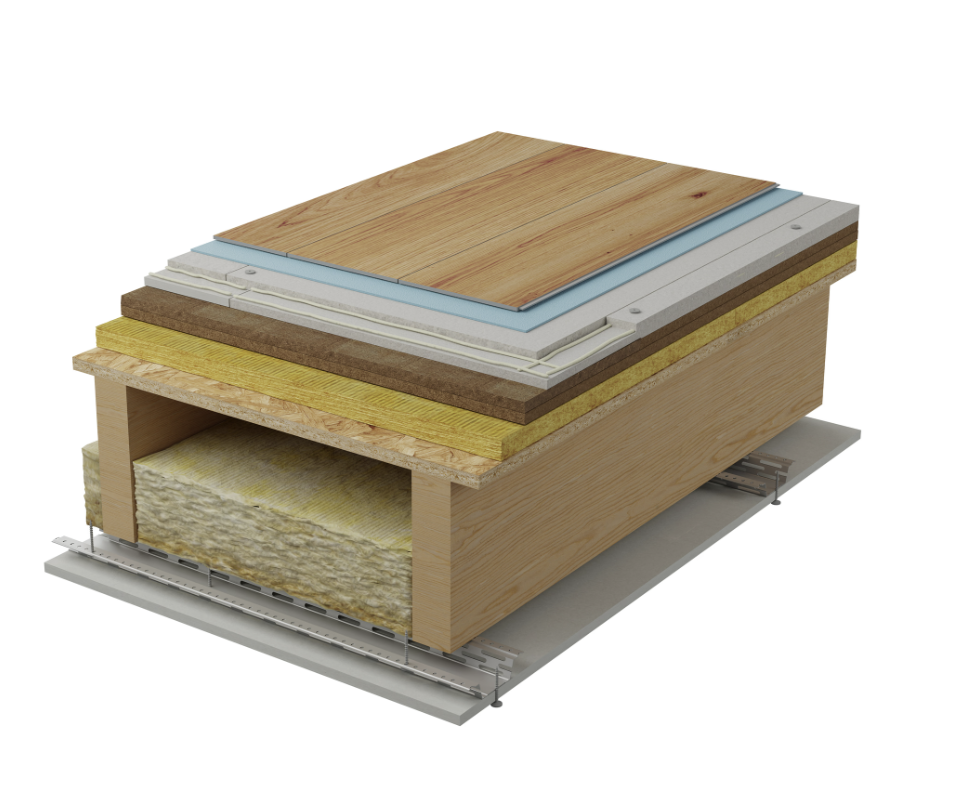

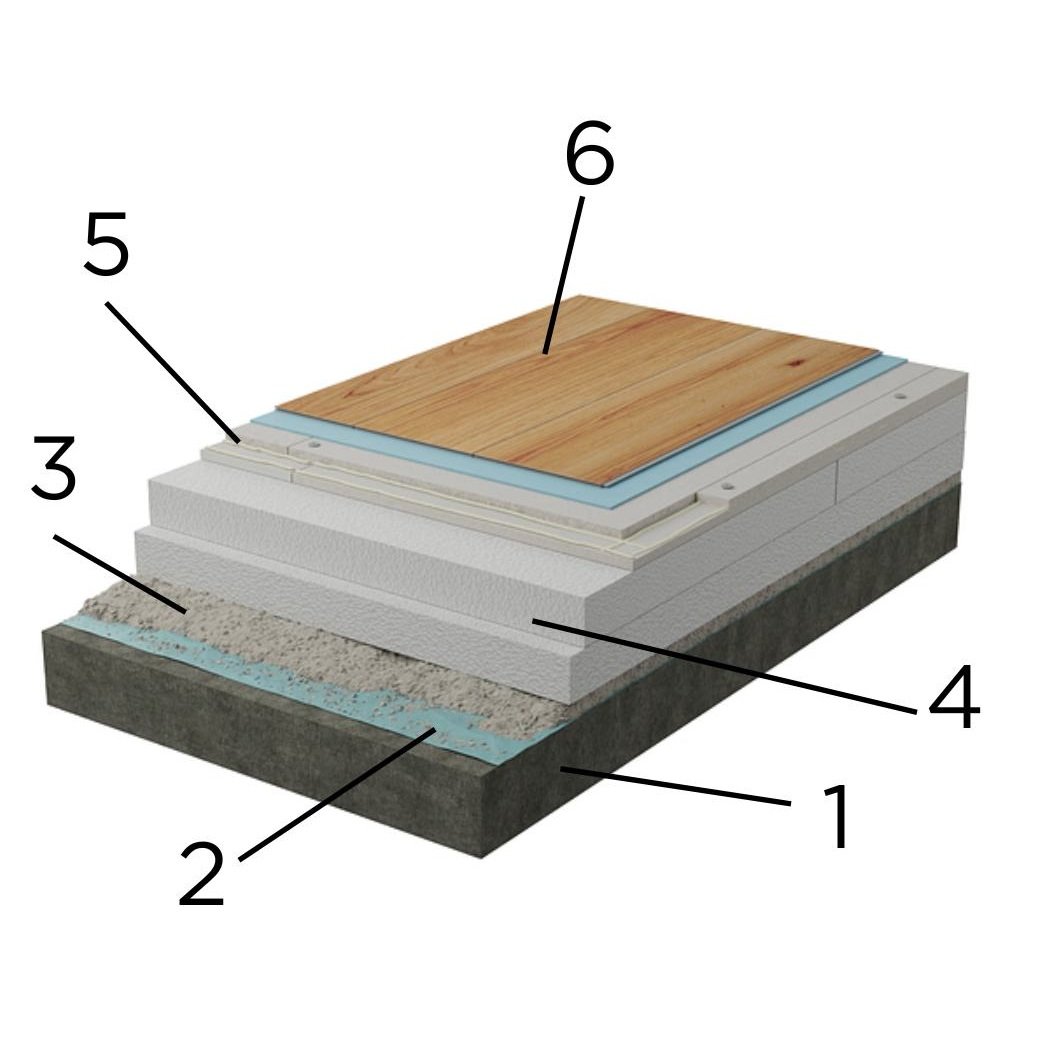

SCHEMAT STROPU NAD PARTEREM

  1. Pokrycie podłogowe 10 mm
  2. Fermacell - podłogowa płyta gipsowo – włóknista 25 mm
  3. Płyta miękka, 60 mm
  4. Mirelon (insulation)
  5. Deska 22 mm
  6. Nośnik stropowy 60x240 mm; szczelina powietrzna 120 mm; izolacja cieplna 120 mm
  7. Ruszt z łat 30 mm
  8. 2x płyta kartonowo-gipsowa 25 mm
  • Grubość całkowita 412 mm

SCHEMAT STROPU NAD PODDASZEM

  1. Izolacja cieplna 100 mm
  2. Deska 22 mm
  3. Nośnik stropowy 60x180 mm (wypełniony izolacją cieplną 180 mm)
  4. Paroizolacja
  5. Ruszt z łat 30 mm
  6. Płyta kartonowo-gipsowa 15 mm
  • Grubość całkowita 347 mm
  • Współczynnik przenikania ciepła U = 0,14 W/m2.K

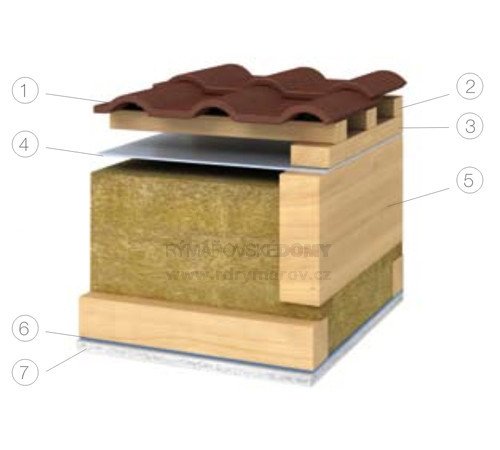

SCHEMAT KONSTRUKCJ I DACHOWEJ

  1. Pokrycie dachowe
  2. Łaty dachowe 33 mm
  3. Kontrłaty 33 mm
  4. Folia dyfuzyjna
  5. Krokiew 60x180 mm; szczelina powietrzna 30 mm; łatowanie 60 mm (wypełniony izolacją cieplną 240 mm)
  6. Paroizolacja
  7. Fermacell - Płyta kartonowo-gispowa 15 mm
  • Grubość całkowita 351 mm
  • Współczynnik przenikania ciepła U = 0,17 W/m2.K
